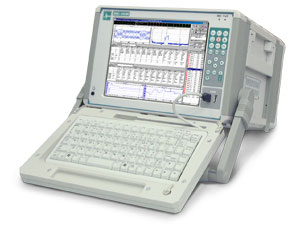

MIC-300M
MIC-300M

ЦКТИ-Вибросейсм обладает уникальной технологией вибрационных обследований трубопроводов атомных и тепловых электростанций. Технология позволяет определять трехмерное вибрационное состояние системы и на этой основе путем экспериментально-аналитической процедуры устанавливать динамическую форму деформации и напряженное состояние трубопровода. Основой технологии являются многоканальные и многоточечные пространственные вибрационные измерения трубопроводной системы. Для измерений вибрации используется переносные портативные многоканальные системы, изготовленные НПП MEPA, Россия.

Схема установки датчиков на трубопроводе
Схема установки датчиков на трубопроводе
Схема установки датчиков на трубопроводе

В качестве первичных преобразователей используются магнитные платформы с тремя пьезоэлектрическими датчиками (акселерометрами), которые крепятся непосредственно к поверхности трубопровода (рис.4).

Измерения проводятся одновременно по длине трубопровода в трех ортогональных направлениях, вдоль и поперек оси трубопровода.

Обработка результатов измерений проводится по специальной программе вибрационного анализа сигналов, включающей в себя интегрирование сигналов ускорений, в цифровом виде, фильтрацию сигналов цифровым фильтром верхних частот с частотой среза 2 Гц, удаление переходного процесса из фильтрованного сигнала виброскорости и определение среднеквадратичных и пиковых значений виброскорости. Далее с использованием комплекса программного обеспечения ЦКТИ-Вибросейсм - dPipe производится анализ возможных возбуждающих вибрацию сил, напряженно деформированного состояния системы и разрабатываются рекомендации по оптимальному снижению вибрации до допустимых пределов. Допустимые пределы вибрации трубопровода определяются в каждом конкретном случае исходя из возможного усталостного повреждения трубопровода и его опорно-подвесной системы за оставшийся срок службы, влияния вибрации на персонал станции и окружающую среду, а также на базе отечественных и международных норм и стандартов.
